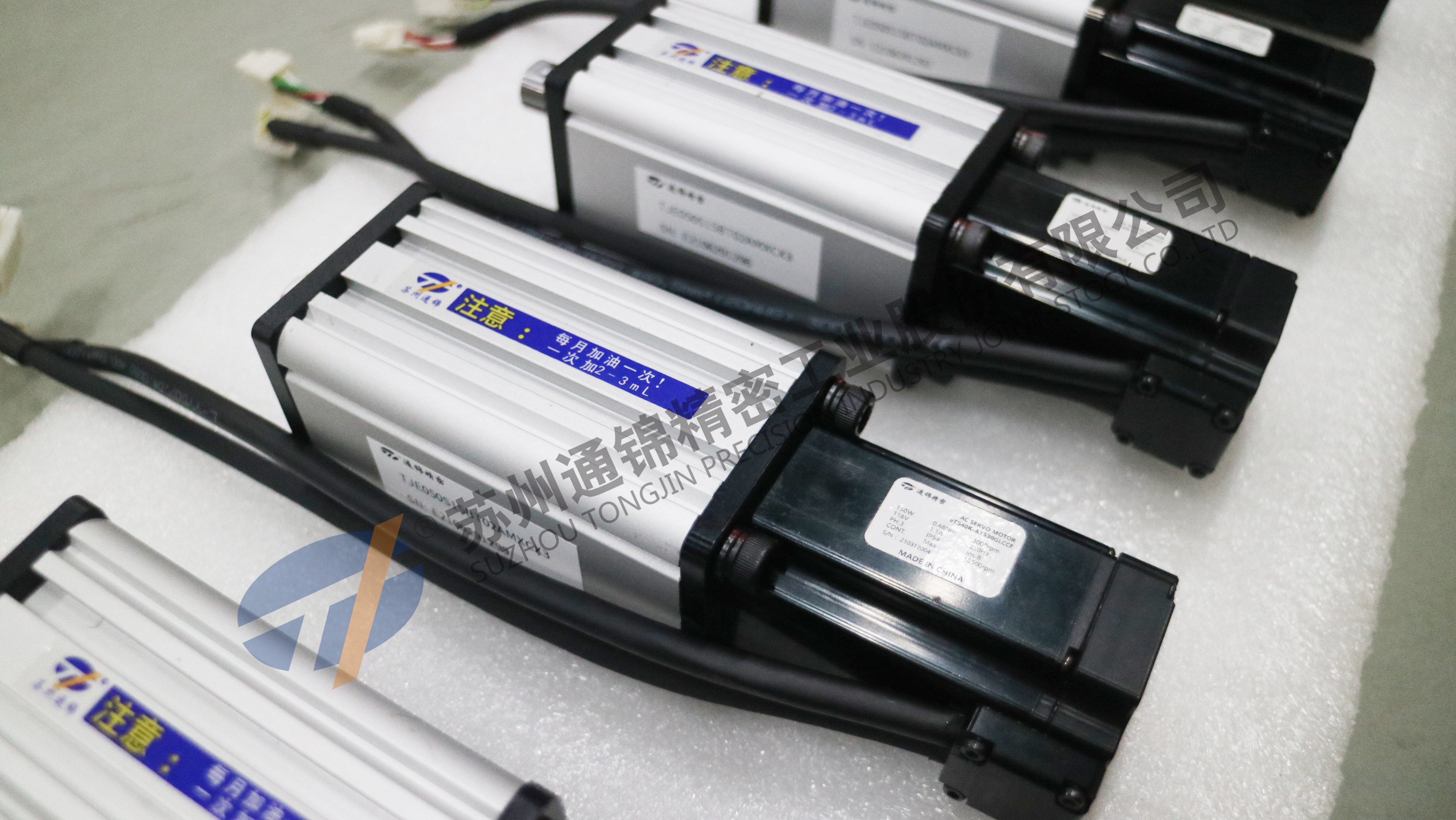

220V estructura compacta micro servo cilindro eléctrico para el ajuste de la altura del asiento

  • 220V Compact Structure Micro Servo Electric Cylinder For Seat Height Adjustment
Lugar de origen China
Nombre de la marca TJ
Certificación ISO9001:2008,CE
Número de modelo TJE040
Cantidad de orden mínima PC 1
Precio negotiable
Detalles de empaquetado embalaje externo: encuadierne o caja no de madera; embalaje del amortiguador: Espuma de EPE
Tiempo de entrega 3-4 semanas
Condiciones de pago T/T, pago del 30% por adelantado, el 70% antes de entrega
Capacidad de la fuente 800 PC por mes

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
El material de aluminio El color estándar: el blue&silvery de la marina de guerra, otros puede ser modificado para requisitos particu
Velocidad hasta 200 mm/s Repetibilidad ± 0,01 mm
Infarto cerebral 50~200m m fuerza de la salida hasta 0,65KN
tipo de conexión del motor linear/paralelo antirotación interno Con/fuera
El plomo del tornillo 4 mm tipo de conexión de la carga Personalizado
Resaltar

Estructura compacta Servo cilindro eléctrico

,

Servocilindro eléctrico de 220 V
Deja un mensaje
Descripción de producto



220V estructura compacta micro servo cilindro eléctrico para el ajuste de la altura del asiento

1Principio de operación

El cilindro eléctrico es un movimiento lineal que convierte el movimiento de rotación del motor en la barra de empuje a través del movimiento de rotación del tornillo y el par de tornillos.


Mediante el uso de la característica de control de circuito cerrado del servomotor, el control de precisión del empuje, la velocidad y la posición se puede realizar convenientemente,y el programa se puede realizar mediante el uso de tecnología de control de movimiento moderno, la tecnología de control numérico y la tecnología de bus (red).puede darse cuenta de la precisión de control de movimiento que el cilindro y cilindro hidráulico no puede darse cuenta.

2. Definición del modelo de producto



Ejemplo: TJE075 S100 B. El trabajo R 05 A. No M. C. Las 2 P11 O / C N/P



TJE075 No de serie



TJE040:44×44 mm

TJE065:64×64 mm

TJE075:75×75 mm

TJE095:93×93 mm

TJE110:111×111 mm

TJE135:134×134 mm

S100 Influjo efectivo



TJE040:50-200 mm: el tamaño de las piezas

TJE065:50 a 250 mm

TJE075:50-600 mm: el tamaño de las piezas

TJE095:50-800 mm: el tamaño de las piezas

TJE110:50-1000 mm

TJE135:50-1200 mm

Tipo de tornillo



A:Vértice de acme

B: tornillo de bolas

C:Vértice de rodillo

R­Anti-rotación



R: Con

T:sin ((TJE040 siempre sin esta función))

05  Plomo de tornillo



TJE040: 4 mm

TJE065: el número de los vehículos4, 5, 10, 16,20 mm

TJE075:4, 5, 10, 20, 40 mm

TJE095:4, 5, 6, 8, 10, 25 mm

TJE110:5, 6, 8, 10, 20, 32 mm

TJE135:10, 20, 50 mm

Tipo de montaje del motor


A:Líner

B: paralelo

Tipo de montaje del cilindro



M1:Montaje lateral doble

M2:Montaje de giro lateral

M3:Montaje del flanco delantero

M4:Montaje de la brida trasera

M5:Montaña de escisión trasera

M6:Montaje del eje trasero

MX: Personalizado

El tipo de conexión de carga



C1:Hombre

C2:Mujer

C3:Voz en U

C4:La bisagra de la cabeza de bola

CX: Personalizado

Número de interruptores de límite



(Por defecto es el interruptor NPN normalmente abierto)

O/C/Limit Switch (interruptores de límite)



O: Normalmente abierto

C: Normalmente cerrado

N/P  Tipo de detección



N:NPN

P: PNP


Regla de rejilla + sensor de fuerza

Sensor de fuerza:1 4-20mA

2 0 a 10 V

Regla de rejilla: 1 TTL 24V

2 RS422 (diferencia de 5 V)

Si falta la pieza, significa que no hay ni regla de rejilla ni sensor de fuerza.

P01:Sólo con regla de rejilla TTL ((24V)
P02:Sólo con regla de rejilla RS422 (diferencia de 5 V)

P10:Sólo con regla de rejilla 4-20mA
P20:Sólo con regla de rejilla 0-10V
P11:Sensor de fuerza 4-20mA, regla de rejilla TTL ((24V)
P12:Sensor de fuerza 4-20mA, regla de rejilla RS422 ((diferencia de 5V)
P21:Sensor de fuerza 0-10V, regla de rejilla TTL ((24V)
P22:Sensor de fuerza 0-10V, regla de rejilla RS422 ((diferencia de 5V)





¿ Qué pasa?

1) Para garantizar el golpe efectivo, se debe reservar un espacio de 5 mm entre los dos extremos.

2) El sensor no podía montarse en el mismo lado del motor cuando el motor está montado en paralelo.



2. el par de accionamiento del servocilindro eléctrico y

Tabla de selección de potencia

Conexión del motor Paralelo (acción de la correa)
Ratio de reducción 1 1.5 3 5
Envase de plomo - ¿Qué quieres decir? 4
Potencia del motor [KW] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Torque nominal del motor - ¿ Qué pasa? 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Velocidad nominal del motor [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Fuerza nominal del cilindro ¿Qué es eso? 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Fuerza máxima del cilindro ¿Qué es eso? 0.65
Velocidad del cilindro [mm/s] 0 a 200 0 a 130 0 a 65 años 0 a 40



Tabla de selección del par y de la potencia de accionamiento del servocilindro eléctrico de la serie TJE040
Conexión del motor El motor de acoplamiento se utilizará en el caso de un motor de acoplamiento.
Ratio de reducción 1 1.5 3 5
Envase de plomo - ¿Qué quieres decir? 4
Potencia del motor [KW] 01 0.15 0.1 0.15 0.1 0.15 0.1 0.15
Torque nominal del motor - ¿ Qué pasa? 0.32 0.48 0.32 0.48 0.32 0.48 0.32 0.48
Velocidad nominal del motor [r/min] 3000 3000 3000 3000 3000 3000 3000 3000
Fuerza nominal del cilindro ¿Qué es eso? 0.45 0.65 0.65 0.65 0.65 0.65 0.65 0.65
Fuerza máxima del cilindro ¿Qué es eso? 0.65
Velocidad del cilindro [mm/s] 0 a 200 0 a 130 0 a 65 años 0 a 40



3Aplicaciones



★ Equipo militar: radar, erector de misiles, plataforma oscilante de vehículos blindados, equipo especial y otros buques de guerra y aviones, escotilla, apertura, ajuste de la altura del asiento, sistema de seguimiento de armas, actuador,soporte de elevación experimental, el ajuste de la acción de la artillería de tanques en dirección alta y baja, el empuje del combustible del cohete, la apertura de la puerta del horno, etc.



★ Equipo especial:línea de producción de automatización industrial, línea de montaje, transmisión logística, plataforma de elevación, control de desplazamiento, control de válvulas, manipulador de coordenadas,Equipo mecánico CT cuchillo Kama, industria alimentaria y medicinal, máquinas herramienta CNC, máquina de embalaje industrial, prensa electrónica para automóviles, fijación de índices de las máquinas de enrollamiento de equipos textiles, control de la posición de las matrices, sujeción, perforación,posicionamiento.



★ Equipos experimentales: plataforma de simulación, banco de pruebas, máquina de ondas, equipo de prueba, etc.



Este tipo es especialmente adecuado para:

industria de servicios de alimentos (en comparación con elEl cilindro hidráulico y el cilindro neumático, es mucho más limpio.).



4¿Por qué escogió a nosotros?





1.Con una estructura compacta y pequeñas dimensiones.
2.Alta rigidez, baja inercia y rápida respuesta.
3.Alta fiabilidad y larga vida útil.
4.Ahorro de energía y menos ruido.
5.Conveniente montaje y uso, mantenimiento sencillo.
6Un año de garantía de calidad, servicio de mantenimiento de por vida.
