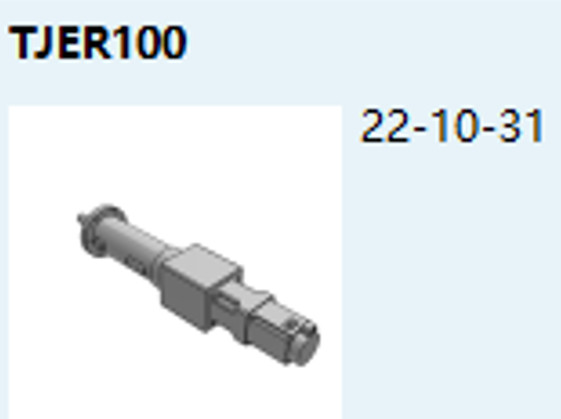

TJER100 Servo cilindro eléctrico lineal / plegable CE
| Lugar de origen | China. |
|---|---|
| Nombre de la marca | TJ |
| Certificación | ISO9001:2015,CE |
| Número de modelo | TJER100 |
| Cantidad de orden mínima | 1 piezas |
| Precio | negotiable |
| Detalles de empaquetado | Embalaje externo:cartón o caja no de madera;envasado para cojines:espuma EPE |
| Tiempo de entrega | 3 a 4 semanas |
| Condiciones de pago | T/T, pago del 30% por adelantado, el 70% antes de entrega |
| Capacidad de la fuente | 800 PC por mes |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Nombre | TJER100 | El material | de aluminio |
|---|---|---|---|
| El color | estándar: el blue&silvery de la marina de guerra, otros puede ser modificado para requisitos particu | Velocidad | hasta 300 mm/s |
| Repetibilidad | ± 0,01 mm | Infarto cerebral | 50 ~ 3000 mm |
| fuerza de la salida | hasta 100KN | tipo de conexión del motor | linear/paralelo |
| antirotación interno | Con/fuera | El plomo del tornillo | 10,20 mm |
| tipo de conexión de la carga | masculino, femenino, U-perno, bisagra principal de la bola y modificado para requisitos particulares | ||
| Resaltar | TJER100 Servo cilindro eléctrico,cilindro eléctrico de servicio CE,CE cilindro eléctrico de alta velocidad |
||
Descripción de producto
1.¿ Qué?de lasPel principio
Nombre del producto Servocilindro eléctrico Número de modelo TJEN135
Fabricante TONGJIN PRECISION Color del producto como se muestra
Tipo de producto Manual/Automático Si se debe personalizar Personalizable
2. Definición del modelo de producto
Ejemplo:TJER220 S800 B. El trabajo R 05 A. No M. C. Las 20 05 0 P11 O / C N/P
|
El TJER220¿Qué quieres decir?No de serie.
TJER190: TJER220 TJER250 |
El S8El precio de ventaUn golpe efectivo
TJER160:50 ~ 1500 mm TJER190:50 ~ 2000 mm TJER220:50 ~ 2500 mm TJER250:50 ~ 3000 mm |
B Tipo de tornillo
B: tornillo de bolas C:Vértice de rodillo |
|
RAntirrotación
T: sin |
05¿Qué quieres decir?Envase de plomo TJER190: las condiciones de los equipos de ensayo y de los equipos de ensayo.10,20 mm TJER220:10,20 mm TJER250:10,20 mm |
ATipo de montaje del motor B: paralelo |
|
M.¿Qué quieres decir?Tipo de montaje del cilindro
M1:Montaje lateral doble M2:Montaje de giro lateral M3:Montaje del flanco delantero M4:Montaje de la brida trasera M5:Montaña de escisión trasera M6:Montaje del eje trasero MX: Personalizado
|
C. Las¢ CargaC. LasEnlaceEl tipo
C1:Hombre C2:Mujer C3:Voz en U C4:La bisagra de la cabeza de bola CX: Personalizado |
20¿Qué quieres decir?El poder
01El valor de las emisiones 02- ¿Cuál es el problema? 04400 W 08:750W 10El valor de las emisiones de CO2 202000 W 30El valor de las emisiones de CO2 |
|
05 ¢Ratio de reducción
05Cinco a uno. 10Diez a uno. 20Veinte a uno. |
2Número¿ Qué?f- ¿ Qué?ImitaciónEl Slas brujas
(Por defecto es el interruptor NPN normalmente abierto) |
O / C¿Qué quieres decir?Interruptores de límite
O: Normalmente abierto C: Normalmente cerrado
|
|
N/P¿Qué quieres decir?Tipo de detección
N:NPN P: PNP |
¿ Qué pasa?
1Para garantizar el golpe efectivo, se debe reservar un espacio de 5 mm entre los dos extremos.
2El sensor no podía montarse en el mismo lado del motor cuando el motor está montado en paralelo.
3. Torque de accionamiento del servocilindro eléctrico
| Especificación de los tornillos | 3205 | ||||||||
|
Potencia nominal estándar del motor KW |
0.75 | 14 | 1.5 | 2 | |||||
|
Torque nominal del motor N·m |
2.39 | 3.18 | 4.77 | 6.37 | |||||
|
Velocidad nominal del motor r/min |
3000 | 3000 | 3000 | 3000 | |||||
| Ratio de reducción | 3 | 5 | 10 | 3 | 5 | 3 | 5 | 3 | |
|
Empuje nominal del motor estándar kN |
8.1 | 13.51 | 20 | 10.78 | 17.97 | 16.18 | 20 | 20 | |
|
Velocidad nominal estándar del motor en mm/s |
83 | 50 | 25 | 83 | 50 | 83 | 50 | 83 | |
|
Precisión de posicionamiento repetida en mm |
Se aplicarán las siguientes medidas:02 | ||||||||
|
Misión máxima efectiva en mm |
1200 | ||||||||
|
Empuje máximo de carga kN |
20 | ||||||||
|
Velocidad máxima de expansión mm/s |
1000 | ||||||||
|
Interruptor magnético |
IME18-08BNSZW2S ((Normalmente abierto) IME18-08BNOZW2S ((Normalmente cerca) |
NPN longitud de la línea 2M |
|||||||
|
IME18-08BPSZW2S ((Normalmente abierto) IME18-08BPOZW2S ((Normalmente cerca) |
PNP longitud de la línea 2M |
||||||||
| Especificación de los tornillos | 3210 | ||||||||||||||||
|
Potencia nominal estándar del motor KW |
0.75 | 1 | 1.5 | 2 | 3 | ||||||||||||
|
Torque nominal del motor N·m |
2.39 | 3.18 | 4.77 | 6.37 | 9.55 | ||||||||||||
|
Velocidad nominal del motor r/min |
3000 | 3000 | 3000 | 3000 | 3000 | ||||||||||||
| Ratio de reducción | 3 | 5 | 10 | 3 | 5 | 10 | 3 | 5 | 3 | 5 | 3 | ||||||
|
Empuje nominal del motor estándar kN |
4.05 | 6.75 | 13.51 | 5.39 | 8.99 | 17.97 | 8.09 | 13.48 | 10.08 | 18 | 16.19 | ||||||
|
Velocidad nominal estándar del motor en mm/s |
167 | 100 | 50 | 167 | 100 | 50 | 167 | 100 | 167 | 100 | 167 | ||||||
|
Precisión de posicionamiento repetida en mm |
Se aplicarán las siguientes medidas:02 | ||||||||||||||||
|
Misión máxima efectiva en mm |
1200 | ||||||||||||||||
|
Empuje máximo de carga kN |
20 | ||||||||||||||||
|
Velocidad máxima de expansión mm/s |
1000 | ||||||||||||||||
|
Interruptor magnético |
IME18-08BNSZW2S ((Normalmente abierto) IME18-08BNOZW2S ((Normalmente cerca) |
NPN longitud de la línea 2M |
|||||||||||||||
|
IME18-08BPSZW2S ((Normalmente abierto) IME18-08BPOZW2S ((Normalmente cerca) |
PNP longitud de la línea 2M |
||||||||||||||||
4Aplicaciones
Áreas de aplicación Equipos militares, equipos experimentales y recreativos, maquinaria y equipos alimentarios y médicos y otros equipos de producción.
(1) Equipo militar:radar, erector de misiles, plataforma de oscilación de vehículos blindados, equipo especial y otros buques de guerra y aeronaves, escotilla, apertura, ajuste de la altura del asiento, sistema de seguimiento de armas, actuador,apoyo de elevación experimental, ajuste de la acción de la artillería de tanques en dirección alta y baja, el empuje del combustible de cohete, la apertura de la puerta del horno, etc.
(2) Equipo especial:línea de producción de automatización industrial, línea de montaje, transmisión logística, plataforma de elevación, control de desplazamiento, control de válvulas, manipulador de coordenadas,Equipo mecánico CT cuchillo Kama, industria alimentaria y medicinal, máquinas herramienta CNC, máquina de embalaje industrial, prensa electrónica para automóviles, fijación de índices de las máquinas de enrollamiento de equipos textiles, control de la posición de las matrices, sujeción, perforación,posicionamiento.
(3) Equipos experimentales: plataforma de simulación, banco de pruebas, máquina de ondas, equipo de ensayo, etc.
Este tipo es especialmente adecuado para:
Servo prensado, línea de producción de ensamblaje de motor y también puede comprar nuestro software de servo prensado juntos.
5¿Por qué escogió a nosotros?
1- Estructura compacta y pequeñas dimensiones.
2Alta rigidez, baja inercia y respuesta rápida.
3Alta fiabilidad y larga vida útil.
4- Ahorro de energía y menos ruido.
5- Conveniente montaje y uso, fácil mantenimiento.
6Un año de garantía de calidad, mantenimiento de por vida.
